防爆縱向撕裂開關EXCD-100是國外同類產品的各項優良特性，采用國際水平的各項技術和經驗，結合國情開發研制的帶式輸送機的隔爆安全保護裝置。
防爆縱向撕裂開關EXCD-100廠家
湖北杭榮電氣有限公司
聯系：
手 機：
傳 真：
騰訊Q Q：2687803023
微 信：
郵 箱：2687803023@qq.com
網 址：http://www.jiejinkaiguan.com

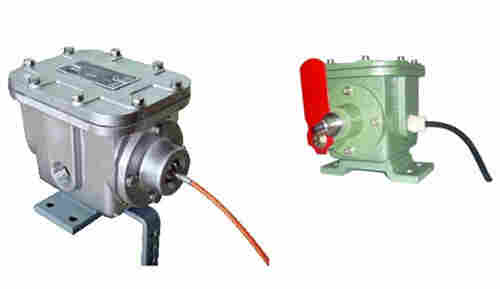

防爆縱向撕裂開關EXCD-100用于帶式輸送機膠帶縱向撕裂的保護。感知器采用攔索式結構，安裝在膠帶的下面，當膠帶被異物劃漏，下落的物料或異物使鋼索受力，使脫扣裝置脫離開關體，開關送出報警信號。
防爆縱向撕裂開關EXCD-100膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重?fù)p失。本檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。本檢測器具有完善的自檢功能，自動檢測傳感器是否工作正常，在控制箱上顯示其狀態。
防爆縱向撕裂開關EXCD-100性能指標
海拔高度：低于2000m
環境溫度：-40℃～+60℃
相對濕度：不大于95％（25℃時）
防護等級：IP65
供電電源：控制箱AC220V 50Hz
消耗功率：不大于 ５VA
輸出接點數量：兩組觸點（常開；常閉任選）
輸出接點容量：AC220V 5A DC30V 5A
可靠性：檢測器無故障工作達三年
安裝與檢測
防爆縱向撕裂開關EXCD-100KBZL-220防爆縱向撕裂開關由撕裂開關和隔爆控制箱兩大部分組成。一臺隔爆控制箱可與4對撕裂開關配套使用。其主要特點是密封性好，塵土與物料不影響靈敏度。。
該縱向撕裂保護開關適用于各種標準帶寬的膠帶輸送機。
安裝時，首先將支架與膠帶機的中間架用螺栓聯接固定，然后將開關與支架螺栓聯接，后將撕裂開關鋼絲繩離裝載皮帶下方10mm如圖連接。隔爆控制箱可安裝在輸送機附近，也可裝于控制室內。撕裂開關安裝的位置示意如圖所示，其安裝高度尺寸可通過調節支架上、下移動而滿足要求。
工作原理
1通常撕裂開關是裝于受料處，即膠帶輸送機的導料槽處的皮帶下方。當物料或利器等穿透皮帶時，也可能出現大塊物料夾于導料槽側板和皮帶之見間時，縱向撕裂開關作為檢測元件，受到擠拉后，就會將皮帶下鋼絲繩拉脫撕裂開關上控制球，開關內滑軸移動使微動開關動作，從而發出信號輸入隔爆控制箱，通過控制電路發出警告信號，自動停機信號，使輸送機停止運行，從而達到了防止輸送帶撕裂事故擴大的目的。
2．在接線無誤后，通電24V，此時隔爆控制箱內的控制器電源（綠燈）亮，同時1#2#34#指示燈也應亮（黃）4#分別也亮紅。當按住試①或其他三個試驗按鈕時，經過約2秒左右（內部設定為2秒，用戶如要延長或縮小延時時間，可打開機蓋，調整多圈電位器，順時針為減少，逆時針為延長）故障指示燈應亮（紅）按解除按鈕即可解除故障。
