縱向撕裂檢測器ZS1A-TH/型號:ZL防止皮帶撕裂和斷裂，為保證礦業井下正常生產安裝縱向撕裂檢測器可以減少不必要的損失，用于各種規格的帶式輸送機膠帶發生縱向撕裂檢測器的檢測與保護、防止由撕裂或嚴重劃傷造成的重損失。
撕裂開關是檢測輸送帶縱向撕裂并報警的一種保護裝置，可用于在輸送
帶發生撕裂時自動觸發緊急停機。
大部分撕裂發生在輸送帶尾部落料斗出口，由于物料中的大塊硬物卡在落料斗出口而刮傷甚至刮穿輸送帶，有些撕裂的發生常常是由于輸送帶支架和托輥變形等原因造成的。
按照不同的檢測手段和工作原理劃分， 有安裝于輸送帶下方的光電式和導電 橡膠式撕裂開關；有安裝于輸送帶下方的拉線式開關；有安裝于輸送帶
尾部落料斗出口的擋板式撕裂開關；此外，還有振動感應式撕裂開關等等。
安裝方法及注意事項：
(1)
活動擋板式撕裂開關的活動擋板應該進行耐磨處理，并應該做到便于拆卸更換。
(2) 下托式的撕裂檢測開關的鋼絲繩或者導電橡膠管等檢測部分應該和
皮帶保持合理的安裝距離，既要保證能夠檢測到撕裂發生，又要避免距離太近時皮帶晃動引起的誤動。
選型原則及注意事項：
(1)
皮帶撕裂大部分發生在落料斗出口處，比較有效的檢測手段是選擇活動擋板式的撕裂開關安裝在落料斗出口處。
活動擋板式的撕裂開關的優點是可以在時間甚至在撕裂發生前就可以檢測并報警； 缺點是只
能檢測由于物料中的大尺寸硬物可能造成的撕裂，并且安裝維護麻煩、容易卡堵。
(2)
對于皮帶接頭較多、脫皮較多的皮帶機，不宜選擇下托式的撕裂檢測開關。皮帶機上翹起的脫皮可能會造成開關誤動。
(3) 選擇在短時間擾動下可以自動復位的產品，過濾掉非撕裂擾動。由
于輸煤系統現場環境復雜、物料中的雜物多、皮帶上常常會有脫皮現象 等等，選擇可以在短時間擾動下自動復位的產品，能夠避免不必要的保護停機。
型縱向撕裂檢測器用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。
使用條件
1. 海拔高度低于2000m
2. 環境溫度：-35℃—+60℃
3. 相對濕度：不大于95％
4. 防護等級：IP65
5. 供電電源：電控箱AC220V 50Hz
6. 輸出接點數量：一組轉換觸點
7. 輸出接點容量：AC220V 5A
8. 絕緣電阻：≤20MΩ
9. 絕緣電壓：AC1000V試驗1分鐘
10. 可靠性：1000000次
工作原理

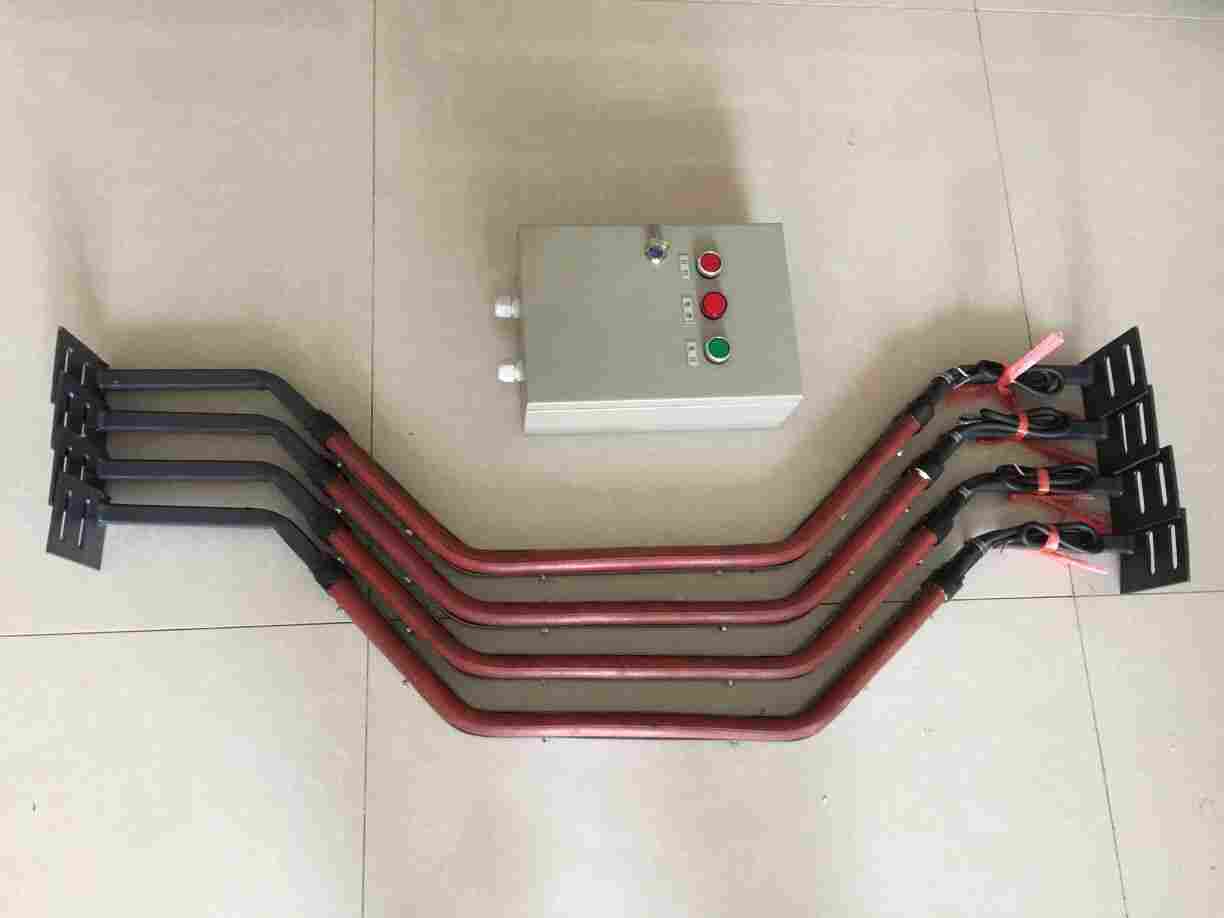

縱向撕裂檢測器ZS1A-TH/型號:ZL由感知器和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作
技術參數
開關觸點數量 2常開、2常閉
開關觸點容量 AC 380V
3A
控制箱供電電壓 AC 220V
50HZ
防 護 等 級 IP65
復 位 方 式 手動按鈕復位
使 用 環 境 工作溫度：－30～+40℃
相對濕度：≤90%（25℃時）
產品質量*：
1、 產品的制造和檢測均有質量記錄和檢測資料。
2、
對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
產品價格*：
1、為了保證產品的高可靠性.湖北杭榮原材料都經過技術員精心挑選原材料進貨正規廠家。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。
湖北杭榮電氣生產產品廣泛用于冶金、煤炭、采礦、電力、港埠、冶金、礦用、鋼鐵、石油、化工、紡織、煙草、食品、印刷、水泥建材、，礦山、電子，儀表，電工，電器，包裝機械、化工等領域
